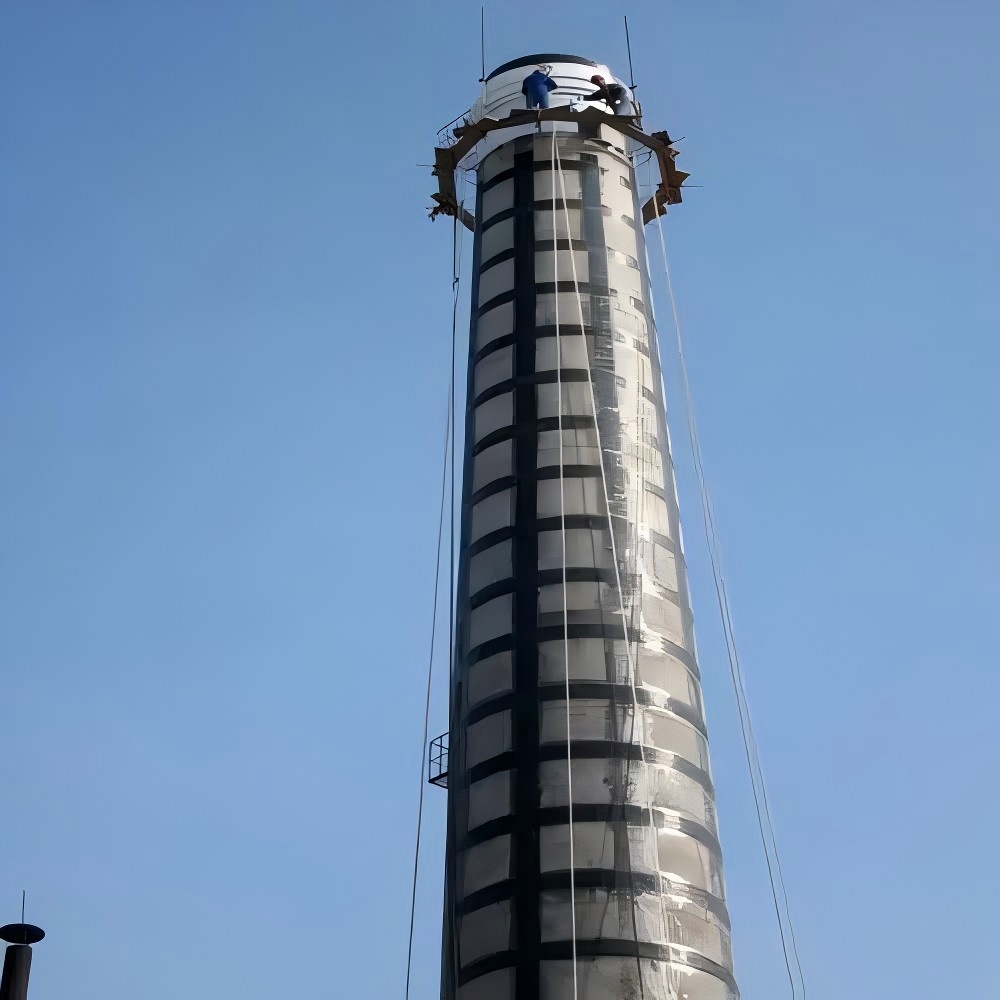

一、施工方案 1．膠粘劑的配置 ： 1）、將原材料按不同配合比稱量準(zhǔn)確，分別配置底涂膠料、整平膠料及粘結(jié)膠料。先將稀釋劑加入聚合物主料內(nèi)攪拌均勻，再將填料加入繼續(xù)攪拌至均勻，最后加入固化劑，充分?jǐn)嚢韬蠹纯墒褂谩?2）、 配置膠料時應(yīng)注意以下事項：底涂膠料每次配置量以1－2公斤為宜；整平膠料每次配置量以0.5－1公斤為宜；粘結(jié)膠料每次配置量以1－2公斤為宜。 3）、所有膠料要求于1小時內(nèi)施工完畢。 2．基底處理 1)、混凝土表面如出現(xiàn)剝落、蜂窩、腐蝕等劣化現(xiàn)象的部位應(yīng)予剔除，對于較大面積的劣質(zhì)層，在剔除后應(yīng)用聚合物水泥砂漿進(jìn)行修復(fù)。 2)、裂縫部位，如有必要應(yīng)先進(jìn)行封閉處理。 3)、用混凝土角磨機(jī)、砂輪（砂紙）等工具，去除混凝土表面的浮漿、油污等雜質(zhì)，構(gòu)件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，轉(zhuǎn)角粘貼處要進(jìn)行倒角處理并打磨成圓弧狀（R3 10mm）。 4)、用吹風(fēng)機(jī)將混凝土表面清理干凈并保持干燥。使用中國建科院研制生產(chǎn)EC高強(qiáng)度聚合物砂漿修補(bǔ)表面凹陷底部分。 3． 涂底膠 1）、按一定比例將主劑與固化劑先后置于容器中，用攪拌器攪拌均勻，根據(jù)現(xiàn)場實際氣溫決定用量，并嚴(yán)格控制使用時間。 2）、用滾桶刷或毛刷將膠均勻涂抹于混凝土構(gòu)件表面，厚度不超過0.4mm，并不得漏刷或有流淌、氣泡，等膠固化后（固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時），再進(jìn)行下一道工序。 4、用整平膠料找平 1）、混凝土表面凹陷部位應(yīng)用刮刀嵌刮整平膠料修補(bǔ)填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用整平膠料填補(bǔ)，盡量減少高差。 2）、轉(zhuǎn)角的處理，應(yīng)用整平膠料將其修補(bǔ)為光滑的圓弧，半徑不小于10mm。 3）、整平膠料須固化后（固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時），方可再進(jìn)行下一道工序。 5、粘貼碳纖維布 1）、按設(shè)計要求的尺寸裁剪碳纖維布，除非特殊要求，碳纖維布長度應(yīng)在3m以內(nèi)。 2）、配置、攪拌粘貼膠料，然后用滾筒刷均勻涂抹于所粘貼部位，在搭接、拐角部位適當(dāng)多涂抹一些。 3）、用特制光滑滾子在碳纖維布表面沿同一方向反復(fù)滾壓至膠料滲出碳纖維布外表面，以去除氣泡，使碳纖維布充分浸潤膠料。多層粘貼應(yīng)重復(fù)以上步驟，待纖維表面指觸感干燥為宜，方可進(jìn)行下一層碳纖維布的粘貼。 4）、在最外一層碳纖維布的外表面均勻涂抹一層粘貼膠料。 4.4、地面恢復(fù)：因原地面未配筋，所以用人工攪拌1:2水泥砂漿（摻5％107膠，為保持新舊砼接縫處結(jié)合好，摻用UEA膨脹劑）即可，地面面層用鐵抹壓光恢復(fù)。 6、質(zhì)量保證措施： 1）、對于砼工程，應(yīng)振搗密實，面層平整，砂漿拌制嚴(yán)格按照設(shè)計配比，杜絕偷工減料現(xiàn)象發(fā)生。 2）、碳纖維粘貼工程：碳纖維布沿纖維方向的搭接長度不得小于100mm。粘貼碳纖維布應(yīng)盡量避開障礙物，如遇無法清除的障礙物而需截斷時，在截斷部位要予以適當(dāng)處理，具體措施應(yīng)視不同情況而定。 3）、碳纖維材料方面的可靠保證碳纖維片具有極佳的力學(xué)性能，是與它自身的材質(zhì)屬性、成片加工工藝密不可分的。目前，國產(chǎn)碳纖維片與進(jìn)口碳纖維片之間從質(zhì)量、性能及生產(chǎn)工藝上，都存在著較大的差異，具體表現(xiàn)為： （1）材料的勻質(zhì)性：碳纖維束只有分布排列均勻，加工成片后才能起到整體均勻受力的作用；若才只得勻質(zhì)性不好，則構(gòu)件受力后導(dǎo)致纖維片局部受力不均，使碳纖維補(bǔ)強(qiáng)的效果不能充分發(fā)揮出來。因此，材料的勻質(zhì)性問題，是目前國產(chǎn)碳纖維片提高質(zhì)量所待解決的關(guān)鍵性問題。 （2）碳纖維片中預(yù)浸樹脂的含量：我們用于結(jié)構(gòu)補(bǔ)強(qiáng)的碳纖維片是含有預(yù)浸樹脂的。其作用是使纖維之間相互約束、相互粘結(jié)成為共同受力的整體，但其含量過多、浸漬過厚，卻無益于修復(fù)、補(bǔ)強(qiáng)。因為碳纖維補(bǔ)強(qiáng)混凝土結(jié)構(gòu)是靠上涂及下涂環(huán)氧樹脂對碳纖維片的反復(fù)滲透來完成的。如果纖維片中預(yù)浸樹脂的含量過多，則粘貼碳纖維片時樹脂的滲透效果就比較差，直接影響施工質(zhì)量。目前國產(chǎn)材料在控制低預(yù)浸樹脂含量方面與國外產(chǎn)品相比仍有較大差距。 （3）碳纖維的段絲率：由于纖維絲很細(xì)，只有7μm，極易出現(xiàn)段絲。因此，盡可能地減少纖維絲的斷裂，確保纖維片的連續(xù)性與整體性，是確保最終補(bǔ)強(qiáng)效果的一個重要參數(shù)。這也是國產(chǎn)材料需要解決的一個大問題。國產(chǎn)原絲的雜質(zhì)多，是導(dǎo)致碳纖維強(qiáng)度不高的主要原因之一（間下表）。 國內(nèi)外碳纖維中金屬雜質(zhì)含量比較為確保碳纖維片修復(fù)補(bǔ)強(qiáng)混凝土結(jié)構(gòu)的質(zhì)量，本公司使用的碳纖維片是性能質(zhì)量優(yōu)異的日本東麗公司的產(chǎn)品。 7、安全施工及場容： 1）、裁剪及使用碳纖維布時應(yīng)盡量遠(yuǎn)離電源，尤其是高壓電線及輸電線路。 2）、碳纖維布的配套用膠要遠(yuǎn)離火源，避免陽光直接照射。 3）、現(xiàn)場施工人員應(yīng)穿工作服，同時還須佩戴口罩和手套，施工人員嚴(yán)禁在現(xiàn)場吸煙。 4）、配置及使用膠的場所必須保持良好的通風(fēng)。 5）、施工所用砂、石子、水泥等材料堆碼整齊，施工完畢后，將施工所產(chǎn)生的垃圾及時清運(yùn)出現(xiàn)場，作到工完場清。 8、工程驗收： 1）、工程驗收時必須有碳纖維及其配套膠料廠家所提供的材料檢驗證明。 2）、 每一道工序結(jié)束后均應(yīng)按工藝要求進(jìn)行檢驗，作好相關(guān)的驗收記、施工結(jié)束后的現(xiàn)場驗收以評定碳纖維布與混凝土之間的粘結(jié)質(zhì)量為主，用小錘等工具輕輕敲擊碳纖維布表面，以回聲來判斷粘結(jié)效果，如出錄，如出現(xiàn)質(zhì)量問題，應(yīng)立即返工。 3）出現(xiàn)空鼓等粘貼不密實現(xiàn)象，應(yīng)采取針管注膠的方法進(jìn)行補(bǔ)救。若粘結(jié)面積小于90％，則判定為粘結(jié)無效，需重新施工。 |
您當(dāng)前的位置：
