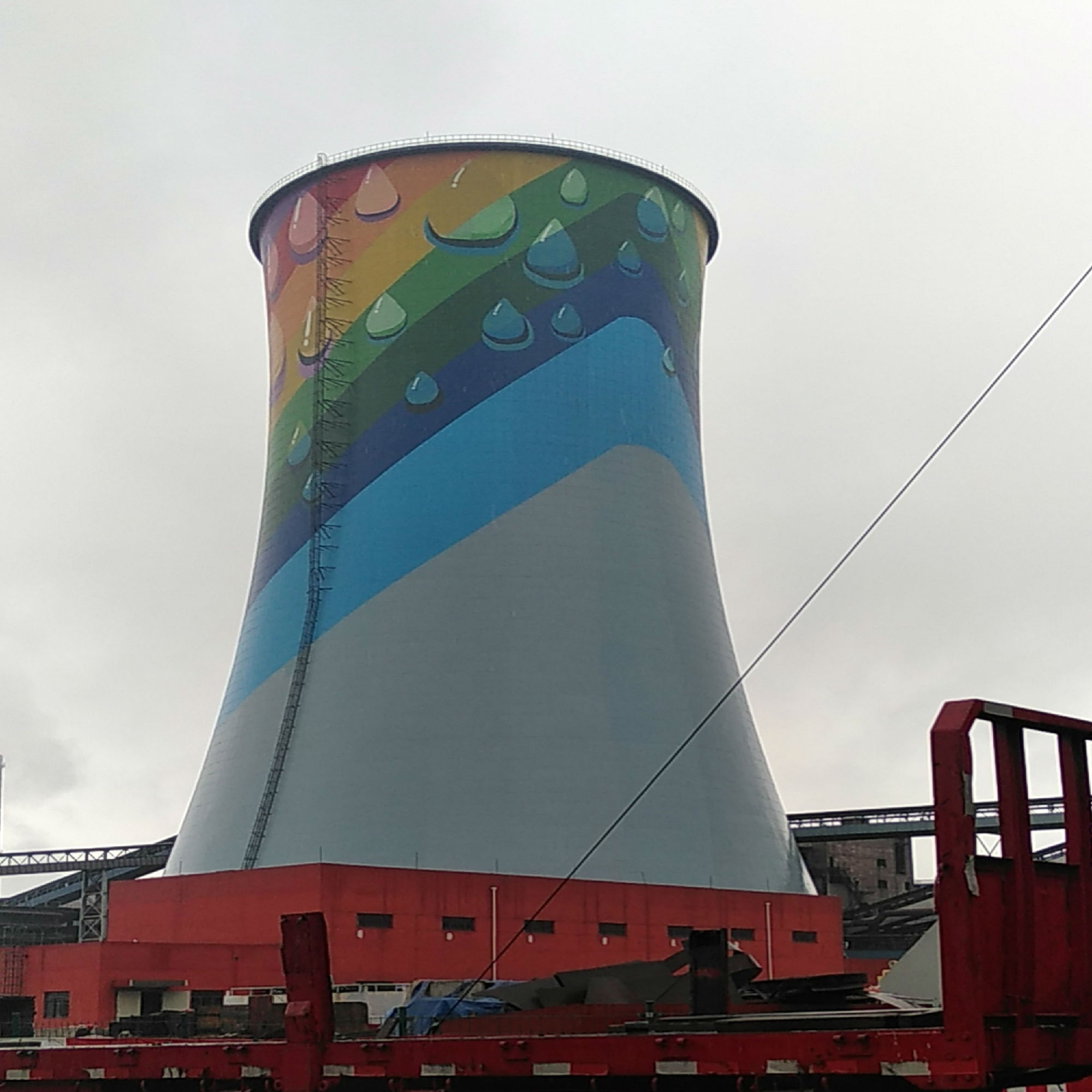

施工方法 1 .電纜管敷設 1.1冷卻塔豎向電纜管沿著鋼梯附著部位向下敷設，環向電纜管根據鋼平臺環向敷設。 1.2作業前仔細審閱施工圖紙，明確設計意圖，依據圖紙、規范要求，確定電纜敷設管位置。 1.3按照施工圖位置及到貨設備情況進行敷設。 1.4根據現場情況切割加工，切割后電纜管兩端管口用圓銼打磨光滑，應無毛刺和尖銳棱角，以防刮傷電纜,及穿線時減少阻力。 1.5電纜管敷設時應保證與筒壁距離大體一致，保持一定間隙。電纜管敷設完畢后，管口及時封堵，防止其它雜物進入。 1.6電纜管安裝要牢固，豎向電纜管固定，固定點布置均勻。鍍鋅管鍍鋅層破損處應涂以銀粉漆。 1.7金屬軟管敷設，鋼管與電氣設備、器具間的電線保護宜采用金屬軟管，金屬軟管長度不宜大于2m。金屬軟管，中間不應有接頭，與設備、器具連接時，應采用自固式接頭，連接處應密封可靠。 1.8電纜管接地形式采用TN-C-S系統。 2. 照明配電箱安裝 2.1照明配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。 2.2導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。 2.3照明配電箱應安裝牢固。安裝時，照明配電箱四周應無空隙，其面板四周邊緣應緊貼墻面。箱內外清潔，箱蓋、開關靈活， 2.4照明箱、柜安裝位置應準確，照明箱安裝高度為設備中心對地1.5m。 2.5照明配電箱內，部件齊全，箱體開孔合適，切口整齊。零線經匯流排接，無絞接現象，應分別設置零線和保護地線(PE線)匯流排，PE線安裝明顯牢固，零線和保護線應在匯流排上連接，不得絞接，回路編號清晰，接線整齊。 2.6照明配電箱內裝設螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。 3. 穿線 3.1當所有電氣設備就位后，檢查無誤即可穿線。所有接線必須在接線盒、設備及配電箱內進行。接頭處不得增加電阻值、降低機械強度及降低絕緣強度。 3.2切削絕緣層時防止劃壞線芯，導線表面氧化層、污物清理干凈方可做頭。做頭要規范科學，露出的線芯長度應符合規范要求。導線做頭后及時用黑膠布包好絕緣。 3.3管內穿線安裝要求：鋼管在穿線前，應首先檢查各個管口的護口是否整齊，如有遺漏或破損，均應補齊或更換。當管路較長或轉彎較多時，可在穿線的同時往管內吹入適當?shù)摹? 3.4穿線時，同一交流回路的導線，必須穿入同一管內，不同照明種類、不同回路、不同電壓以及交流與直流的導線，不得共管敷設。穿入管內導線包括絕緣層的總截面積，不應大于管子內截面積的40%，且穿入的導線應能滿足日后維修更換要求，杜絕死線。 3.5導線在管內嚴禁有接頭和扭結，如有接頭必須在箱、盒內。導線在盒、箱內應預留長度。在接線盒、開關、插座及燈頭盒內導線應預留長度150mm，在配電箱內預留長度為配電箱周長的一半，出戶導線應預留1.5米。 4.開關安裝 4.1安裝開關時，要保證各盒體安裝高度一致，開關安裝的位置應便于操作，開關邊緣距門框的距離宜為0.15～0.2m；開關距地面高度為1.3m。 4.2裝設完后檢查開關接點接觸是否可靠、操作是否靈活，并將金屬外殼與接地線可靠連接。 4.3安裝在同一建筑物、構筑物內的開關，宜采用同一系列的產品，開關的通斷位置應一致，且操作靈活、接觸可靠。 4.4相線應經開關控制。 4.5暗裝的開關應采用專用盒；專用盒的四周不應有空隙，且蓋板應端正，并緊貼墻面。 5. 照明燈具安裝及設備接線 5.1燈具及其配件應齊全，并應無機械損傷、變形、油漆剝落和燈罩破裂等缺陷。 5.2根據燈具的安裝場所及用途，引向每個燈具的導線線芯小截面應符合設計要求。 5.3燈具不得直接安裝在可燃或不牢固構件上；當燈具表面高溫部位靠近可燃物時，應采取隔熱、散熱措施。 5.4室外安裝的燈具，距地面的高度不宜小于3m。 5.5相線應接在中心觸頭的端子上，零線應接在螺紋的端子上。 5.6燈頭的絕緣外殼不應有破損和漏電。 5.7按設計位置安裝燈具支座、整流器等。燈具支座要緊貼建筑物表面，燈線由支座底孔穿出，將導線穿過金屬軟管與鎮流器連接，鎮流器再與照明線連接。 5.8燈具支座安裝前，要將安裝位置處理平整，再用沖擊鉆鉆眼，打塑料脹拴，用自攻螺釘固定。當設備固定孔與螺帽尺寸無差別時，自攻螺釘要配置墊片。 5.9燈具安裝就位高度為離地3m。 5.10防水防塵燈等燈具安裝前，將固定支座安裝牢固，按照說明書要求安裝。室外安裝燈具按設計及廠家要求加裝防雨設施。 6.送電試運行 根據情況，分部投入各區域的正式照明，通電試運行，以檢查供電回路的安裝的正確性及檢查燈具和光源的質量，通電前測量電氣線路的絕緣電阻。 線路通電檢查前，需裝用電設備，并關斷各用電設備的開關，插上路熔絲，合上總開關及分路開關后，用測電筆檢查各用電器是否帶電，若一切正常，則可對線路進行通電試驗。 7.檢查與驗收 7.1驗收前對線路進行絕緣性的測定，然后通電檢查。 7.2工程交接驗收時，應對下列項目進行檢查： 7.2.1安裝的燈具、開關及照明配電箱(板)，其規格型號。 7.2.2燈具的固定措施。 7.2.3照明配電箱(板)的安裝和回路編號。 7.2.4回路絕緣電阻測試和燈具試亮及燈具控制性能。 7.2.5接地或接零。 |
